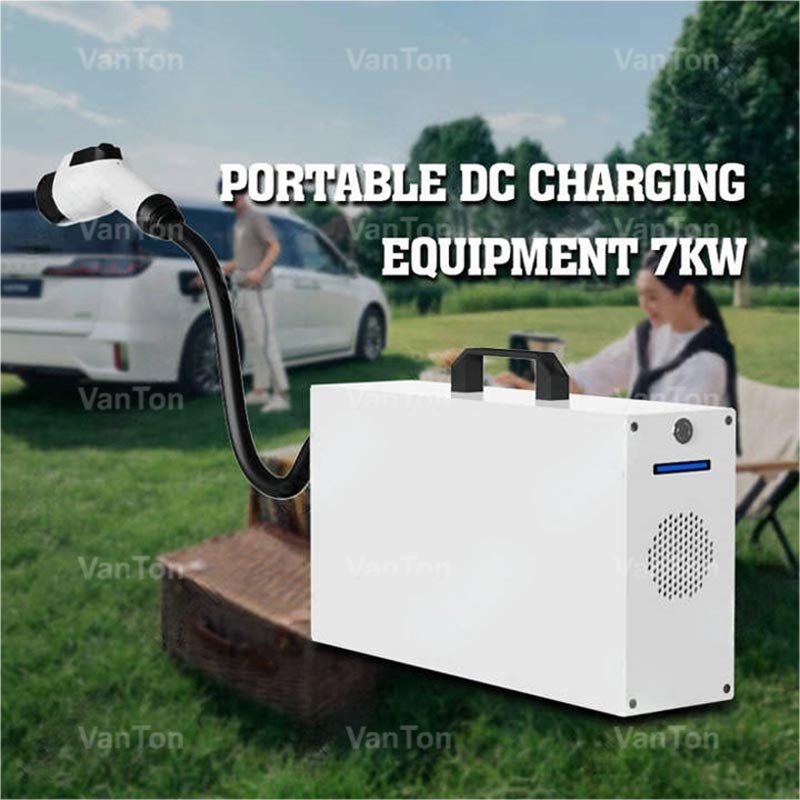

7KW vízálló, kompakt, hordozható egyenáramú töltőállomás elektromos járművekhez

A VanTon 7KW vízálló, kompakt hordozható egyenáramú töltőállomás elektromos járművekhez egy önálló hordozható tápegység, amely az egyfázisú váltakozó áramot szabályozott egyenáramú kimenetté alakítja, teljesen megkerülve a beépített töltőt. Az OCPP 1.6/2.0 kommunikációval, több csatlakozási lehetőséggel, beleértve a CCS-t, GB/T-t, CHAdeMO-t és a teljes védelmi funkciókat, ez a 7 kW-os hordozható egyenáramú gyorstöltő elektromos járműhöz gyors töltési lehetőséget biztosít otthonokba, műhelyekbe és távoli helyekre, mindenféle fix telepítés nélkül.

Termékfunkciók

Közvetlen DC kimenet:a 7 kW-os, vízálló, kompakt hordozható egyenáramú töltőállomás elektromos járművekhez, tiszta egyenáramot szállít közvetlenül az akkumulátorhoz, kiküszöbölve az átalakítási veszteségeket és a hőtermelést az autóban.

Univerzális bemenet elfogadása:120 V-os (Észak-Amerika) és 220-240 V-os (Európa/Ázsia) tápellátással is működik 16 A vagy 32 A feszültséggel, minden kézi beállítás nélkül.

Intelligens csatlakozás:a beépített 4G (opcionális) és az OCPP 1.6/2.0 támogatással rendelkező Ethernet lehetővé teszi a távoli indítást/leállítást, a számlázási integrációt és az éteren keresztüli frissítéseket.

Több szabványos készenlét:elérhető CCS1, CCS2, GB/T vagy CHAdeMO csatlakozókkal; a szabványos 3 méteres kábel az Ön igényei szerint testreszabható.

Valós idejű állapot visszajelzés:A LED-jelzők és az opcionális LCD-képernyő a feszültséget, az áramot, a teljesítményt és a hibakódokat mutatják az egyszerű hibaelhárítás érdekében.

Biztonság és megbízhatóság védelem

1. Az átfogó elektromos védelem közé tartozik a túlfeszültség, az alacsony feszültség, a túláram, a rövidzárlat, a szivárgás, a földelés, a túlmelegedés, az irányváltás elleni védelem, a túlfeszültség- (villámvédelem) és a szigetelésfigyelés. A töltő automatikusan kikapcsol, ha a szigetelési ellenállás a biztonságos szint alá csökken.

2. Az IP54 vízállósági besorolás véd a por behatolásától és bármilyen irányból fröccsenő víz ellen, lehetővé téve a biztonságos működést nyirkos kültéri körülmények között (nem merítve vagy erős esőben).

3. A vészleállító gomb azonnali kézi lekapcsolást tesz lehetővé, ha a töltés során bármilyen rendellenességet észlel.

4. A belső hőmérséklet-érzékelők és az aktív hűtés stabil működést biztosítanak -20°C és 50°C közötti környezeti hőmérsékleten, szélsőséges hőmérséklet esetén automatikus leértékeléssel vagy leállással.

5. Ütésálló ház és húzásmentesítő kábel tömszelencék védik a belső alkatrészeket a vibrációtól és a véletlen húzástól.

Hordozható kivitel

A 7 kW-os vízálló, kompakt hordozható egyenáramú töltőállomás elektromos járművekhez valós plug-and-play működést kínál villanyszerelő, falra szerelés vagy betonalapozás nélkül; egyszerűen csatlakoztassa bármely földelt aljzathoz, és azonnal kezdje el a töltést. Kompakt, 475 × 120 × 304 mm-es méretei és 10 kg alatti súlya megkönnyíti a jármű csomagtartójában való tárolását és egy személy általi szállítását, míg az integrált hordozófogantyú kényelmes szállítást tesz lehetővé otthon, iroda és távoli helyszínek között. A levehető töltőkábel tárolás vagy csere céljából kihúzható, így csökkenthető a szállítás közbeni kopás, és a teljes beállítás a kicsomagolástól a töltésig kevesebb, mint két percet vesz igénybe, és minden lépést világos vizuális jelzők irányítanak.

Használati óvintézkedések

1. Győződjön meg arról, hogy a bemeneti aljzat megbízható földeléssel rendelkezik. Ne használjon földeletlen hosszabbítót vagy adaptert.

2. Kerülje a készülék használatát erős esőben, hóban vagy álló vízben. Az IP54 a fröccsenés ellen véd, nem merülés ellen.

3. Tartsa távol a készüléket gyúlékony, robbanásveszélyes vagy korrozív anyagoktól, és biztosítson elegendő légáramlást a hűtőnyílások körül.

4. Ne működtesse erős elektromágneses interferenciaforrások, például nagy motorok vagy hegesztőberendezések közelében, amelyek befolyásolhatják a vezérlőáramköröket.

5. Rendszeresen ellenőrizze a belső kapcsok tömítettségét és a kábelek szigetelését kopás szempontjából. 6 havonta ajánlott erős igénybevételű egységekhez.

Hiteles tanúsítványok

CE (Európa):megfelel az elektromos biztonságra és az elektromágneses kompatibilitásra vonatkozó LVD és EMC irányelveknek.

TÜV Rheinland:termékbiztonsági és teljesítményi tanúsítvánnyal rendelkezik a szigorú német tesztelési szabványok szerint.

UL (USA):megfelel az Egyesült Államok elektromos berendezésekre vonatkozó biztonsági követelményeinek (a megfelelő modellekhez kérésre elérhető).

SAA (Ausztrália):jóváhagyva az ausztrál/új-zélandi elektromos biztonsági szabványok szerint.

PSE (Japán):megfelel az elektromos termékekre vonatkozó japán DENAN törvénynek.

CCC (Kína):kötelező Kína kötelező tanúsítása a hazai piacra jutáshoz.

BS (Egyesült Királyság):megfelel a brit dugaszolóaljzat-biztonsági szabványoknak (ahol alkalmazható).

GYIK

K: Használható ez a töltő esős időben?
V: Az IP54-es besorolás védelmet nyújt a fröccsenő víz ellen, így az enyhe eső megfelelő. Azonban ne használja erős felhőszakadásban, vagy ahol víz gyűlhet össze, és mindig óvja a hálózati csatlakozót a nedvességtől.

K: Mennyi ideig tart egy tipikus elektromos jármű feltöltése?
V: A 7 kW teljesítményű 7 kW-os vízálló, kompakt hordozható egyenáramú töltőállomás elektromos járművekhez körülbelül 40-50 km-es hatótávolságot tesz lehetővé óránként. Egy teljes 60 kWh-s akkumulátor körülbelül 8-9 órát vesz igénybe, ideális éjszakai vagy munkahelyi töltéshez.

K: Minden elektromos autó modellel működik?
V: Igen, a 200–1000 V DC kimeneti feszültségtartomány a 400 V-os és 800 V-os rendszereket is lefedi. A cserélhető CCS, GB/T vagy CHAdeMO csatlakozókkal kompatibilis a jelenlegi elektromos járművek több mint 99%-ával, beleértve a Teslát, Volkswagent, BMW-t, NIO-t, BYD-t és még sok mást.

Paraméterlap

Használati útmutató

1. Csatlakoztassa a bemeneti tápfeszültséget

Dugja be az AC bemeneti csatlakozót egy földelt hálózati aljzatba. Biztosítsa a szilárd és biztonságos kapcsolatot.

2. Csatlakoztassa a töltőpisztolyt

Igazítsa a töltőpisztoly fejét a jármű töltőnyílásához, nyomja be határozottan, amíg a reteszelő mechanizmus a helyére nem kattan. Ellenőrizze, hogy a kapcsolat biztonságos-e.

3. Indítsa el a töltőt

Nyomja meg a főkapcsolót a gép paneljén. A kijelző (vagy jelzőlámpa) kigyullad, a rendszer önellenőrzést végez, és automatikusan azonosítja a jármű protokollját.

4. Kezdje el a töltést

Ha a kijelzőn a „Standby” vagy a „Ready to charge” felirat látható, az egység automatikusan elkezdi a töltést (ha kézi indítás szükséges, nyomja meg a „Start” gombot).

5. Fejezd be a töltést

A töltés befejezése után érintse meg a „Shut Down” (vagy „Stop”) gombot a képernyőn. A rendszer leállítja a kimenetet és befejezi a töltési folyamatot.

6. Szüntesse meg a kapcsolatot

Először húzza ki a töltőpisztoly fejét (kihúzása előtt nyomja meg a kioldó gombot),

Ezután húzza ki a bemeneti tápkábelt, és tárolja szépen a kábeleket.

Csomagolási információk

Doboz méretei

Hossza: 52,5 cm

Szélesség: 27,0 cm

Magasság: 35,4 cm

Súly

Bruttó tömeg (beleértve a fő egységet, a kábeleket és a szabványos tartozékokat): kb.20 kg

Csomagolóanyag

Nagy szilárdságú duplafalú hullámkarton doboz, ütéselnyelő belső párnázással (pl. expandált polietilén vagy környezetbarát pép öntéssel), amely hatékonyan védi a terméket szállítás közben.

A doboz tartalma

Főegység töltése × 1

Töltőpisztoly kábel × 1

Bemeneti tápkábel × 1

Felhasználói kézikönyv / Megfelelőségi tanúsítvány × 1
